轉盤

2020-11-27 11:50:23

轉盤是大修鉆井作業不可少的旋轉設備,在修鉆井作業中通過轉盤的旋轉來帶動方鉆桿和修井管柱,以及修井工具轉動,以完成修井作業。


轉盤的主要特點:

  ZP轉盤主要由轉臺裝置、鑄焊底座、輸入軸總成、鎖緊裝置、主補裝置、上蓋等零部件組成。

  轉臺是一個鑄鋼件,它的通孔用于通過鉆具和套管柱。為了旋轉鉆桿柱,在轉臺的上部有兩個凹槽,主補裝置上部的兩個凸出部分放在凹槽內。

  轉臺裝置座在主副組合軸承上,通過軸承的中圈把它支承在底座上。組合軸承的中圈上部起主軸承的作用,它承受鉆桿柱和套管柱的全部負荷,中圈下部起副軸承的作用,它通過下座圈安裝在鉆臺的下部,用來承受來自井底的向上跳動。

  轉臺是用一對錐齒輪副來傳動的。大齒圈安裝在轉臺上。

  小錐齒輪裝在軸的一端,軸則支承于裝在軸承座內的兩個軸承上。在軸的另一端裝有法蘭和雙排鏈輪,組成一個輸入軸總成。

  在轉盤的頂部裝有制動轉臺向左和向右方向轉動的鎖緊裝置。當制動轉臺時,左右掣子之一被操縱桿送入轉臺28個槽位中的一個槽位。

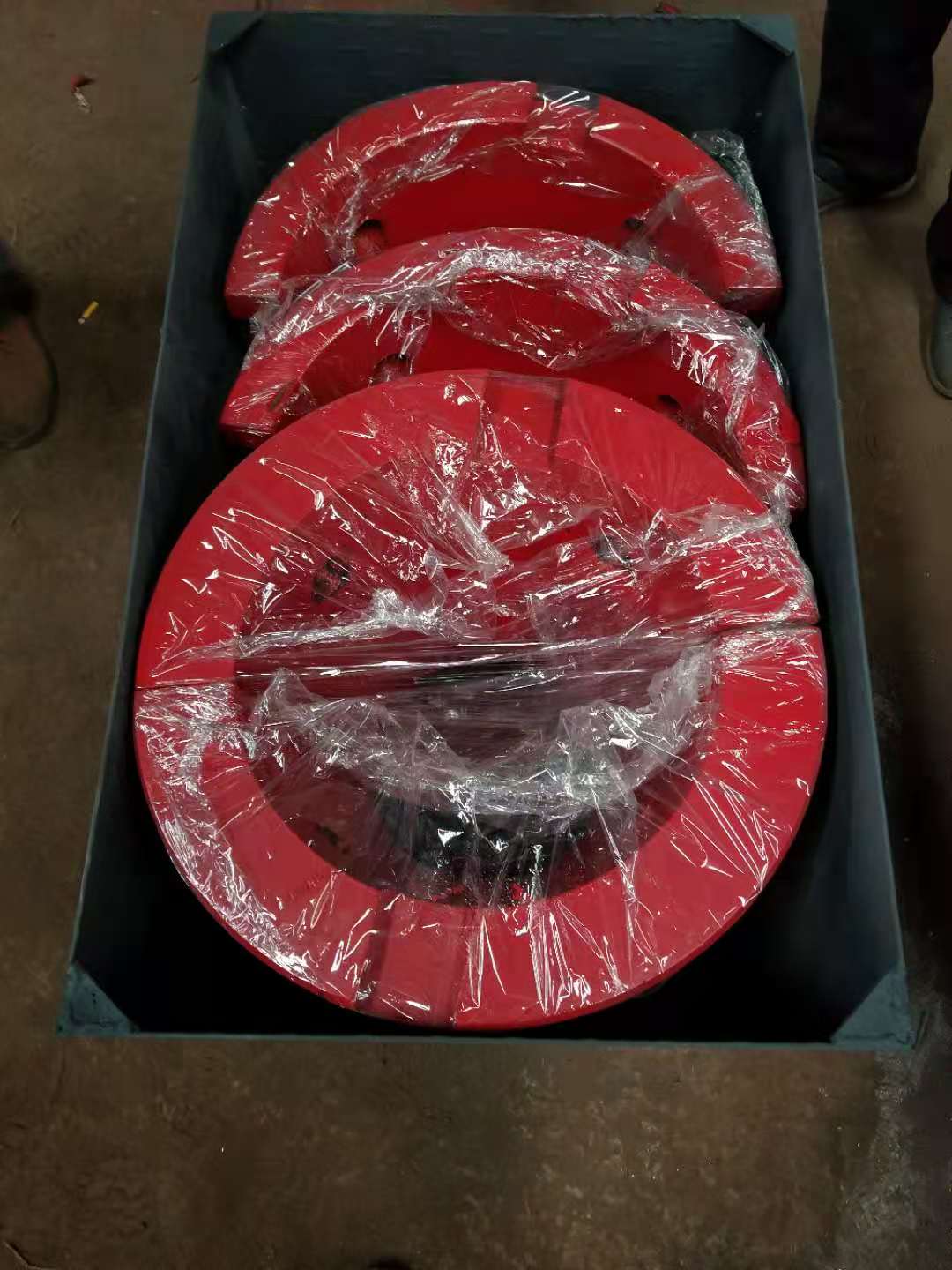

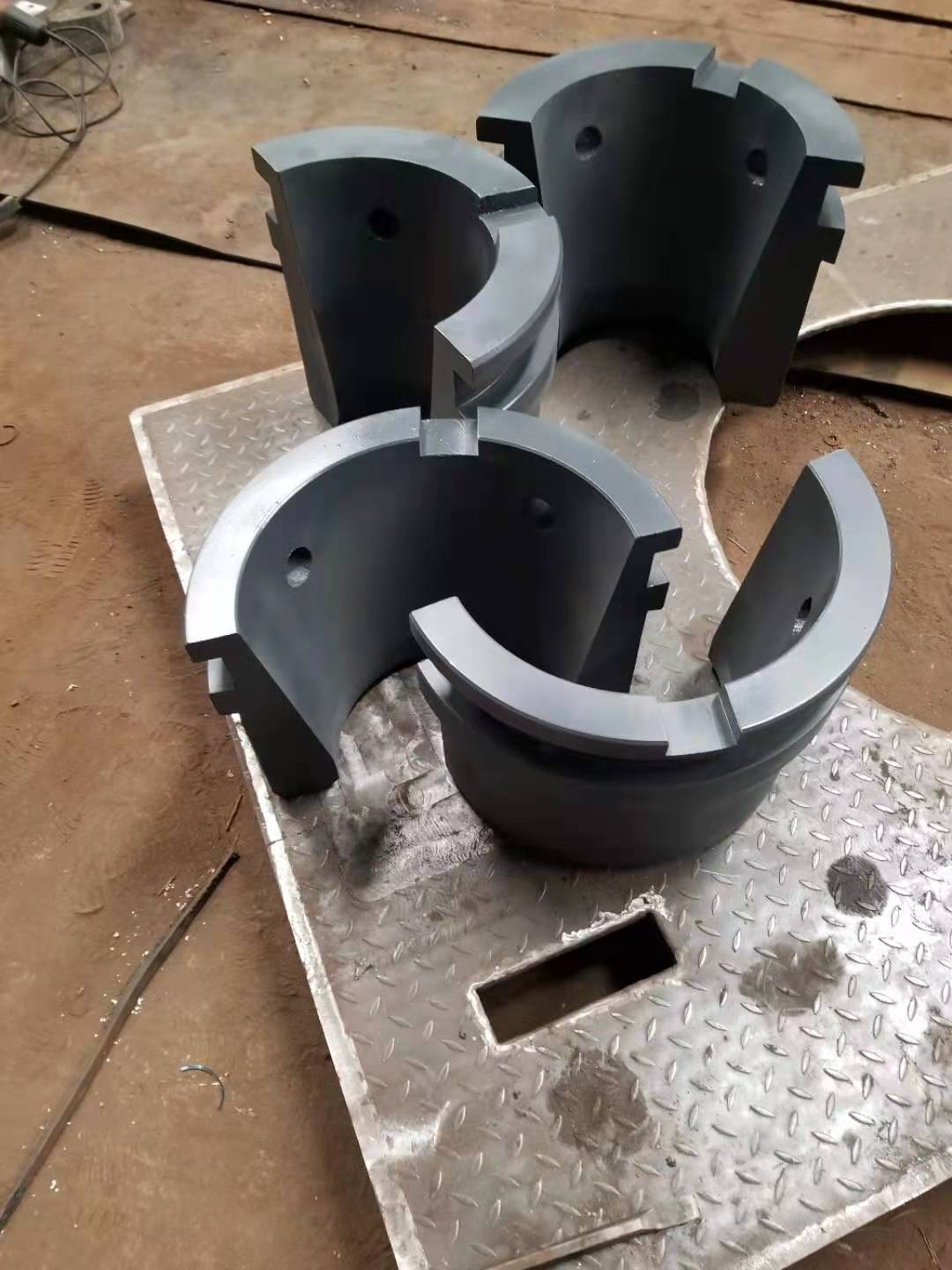

  主補裝置由兩半組成,上部帶有兩個凸出部分放在轉臺的凹槽中。

  大、小齒輪均為合金鋼材料制成。

  整體主補為鑄鋼件。

銷傳動型式可放入API標準鉆桿或六方鉆桿滾子補,長、短卡瓦均可使用。


轉盤潤滑充分、密封可靠。

轉盤符合API Spec 8K規范。

   補芯.jpg補芯.jpg  補芯2.jpg 補芯2.jpg
